新能源锂电池机械冲击安全测试解决方案

一、方案总则

1.1 方案目的

1.2 适用范围

1.3 核心依据

• GB 38031-2020/2025 《电动汽车用动力蓄电池安全要求》（重点参考8.2.2机械冲击试验条款）
• GB/T 2423.43 《环境试验 第2部分：试验方法 试验Db：振动（混合模式）》
• GB/T 2423.56 《环境试验 第2部分：试验方法 试验Fh：宽带随机振动（数字控制）和导则》
• GB/T 31467.3 《电动汽车用动力蓄电池安全要求 第3部分：机械冲击和挤压安全试验》
• IEC 62133-2 《含碱性或其他非酸性电解质的蓄电池和蓄电池组 第2部分：便携式应用的安全要求》
• 企业内部产品技术规范及客户定制化测试需求

二、测试核心原理与失效分析

2.1 测试核心原理

2.2 常见失效模式及机理

2.2.1 核心失效模式

• 结构失效：电池外壳破裂、变形，电芯错位、破裂，极耳弯曲、断裂，模组固定松动，箱体边角开裂、结构解体等；
• 功能失效：电解液泄漏，电压骤降/骤升、绝缘电阻不达标，电芯容量衰减，供电中断，严重时引发起火、爆炸等热失控现象。

2.2.2 失效机理

• 初始冲击阶段：冲击能量经外壳快速传递，箱体边角和模组固定点先承受集中应力，刚度不足时会出现局部塑性变形甚至开裂；同时惯性力使电芯与模组反向瞬时运动，撞击外壳或相邻模组，导致电芯外壳凹陷、极耳弯曲。
• 能量传递阶段：缓冲系统吸收部分冲击能量，若能量超出缓冲极限，会引发模组移位、破坏电芯连接；极耳与连接片承受剧烈应力，超过屈服强度时会断裂脱落，中断电气连接；剧烈冲击还可能导致冷却管道等脆性部件裂纹、泄漏。
• 后续失效阶段：结构破坏引发电化学失效，电解液泄漏可能触发燃烧、爆炸，极耳故障导致输出异常及热失控，形成“力学失效-性能衰减”的恶性循环。

三、测试准备

3.1 测试样品准备

3.1.1 样品规格与数量

• 单体电池：同一型号、同一批次样品，数量不少于3只，需标注生产批号、生产日期、额定容量、额定电压等关键参数；
• 电池模组：同一型号、同一批次样品，数量不少于2组，需完整装配（含电芯、支架、连接线束、保护装置），确保与量产产品一致；
• 电池包/系统：同一型号、同一批次样品，数量不少于1台，需装配完整（含BMS、冷却/加热系统、外壳、连接线束），提供完整的产品说明书及安装参数，明确车辆安装方向（x轴：汽车行驶方向，y轴：垂直于行驶方向的水平方向，z轴：垂直方向）。

3.1.2 样品预处理

• 将测试样品置于标准环境（温度23±2℃，湿度45%~75%RH）中静置24h，消除环境因素对测试结果的影响；
• 按照制造商规定的充电方法，将样品充电至正常SOC工作范围的50%及以上（若客户有特殊要求，可按要求调整SOC状态），静置1h后进行测试，避免充电状态对冲击性能的干扰；
• 测试前检查样品外观，确认无破损、漏液、鼓包、连接线松动等异常，记录样品初始状态（外观照片、额定参数、开路电压、绝缘电阻等）；
• 若样品为电池包/系统，制造商需提供电压锐变限值等异常终止条件，保障测试人员及实验室安全。

3.2 测试设备准备

3.2.1 核心测试设备

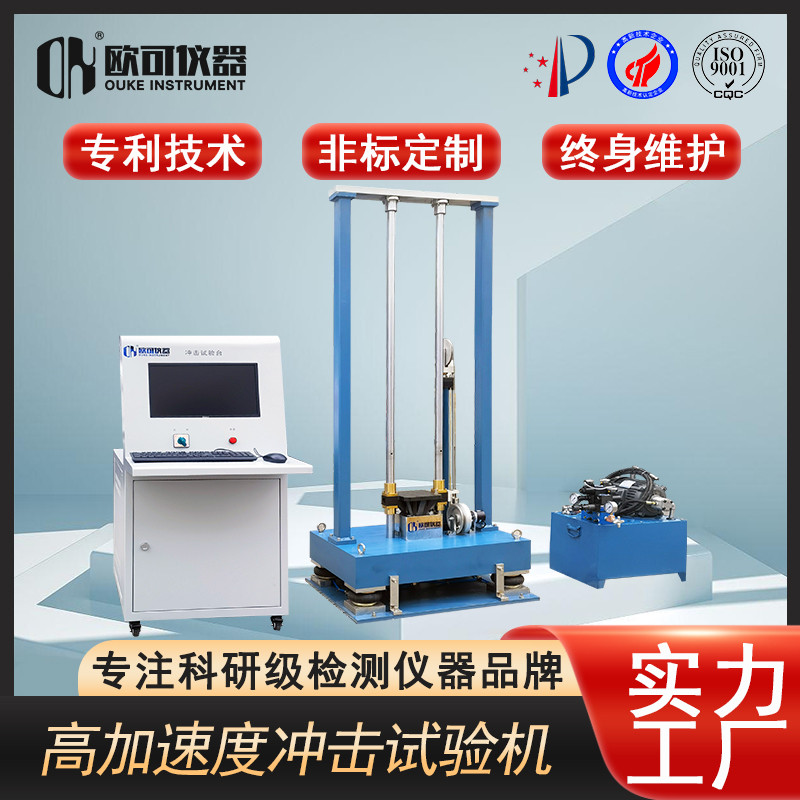

• 机械冲击试验机：量程0~2000g，冲击脉冲波形可调节（重点支持半正弦波），脉冲持续时间0.1~10ms，台面尺寸适配最大测试样品，精度±1%，具备冲击方向精准控制功能（可实现x、y、z三轴及±z方向冲击）；
• 固定夹具：根据样品尺寸及安装方式定制，材质选用高强度铝合金，表面做防滑、防刮处理，确保样品在冲击过程中无松动、无额外应力，夹具设计贴合样品实际安装状态；
• 数据采集系统：配备加速度传感器、电压传感器、温度传感器、位移传感器，采样频率不低于10kHz，可实时采集冲击加速度、脉冲持续时间、样品表面温度、开路电压、绝缘电阻、位移形变等数据，支持数据存储、导出及分析；
• 安全防护装置：配备防爆测试箱、防火设施、通风系统、应急切断装置，防爆测试箱可承受样品爆炸、燃烧产生的冲击力及高温，通风系统及时排出有毒有害气体（如电解液挥发气体），保障测试人员及设备安全；
• 辅助设备：万用表、绝缘电阻测试仪、电子天平、恒温恒湿箱、样品固定工具，确保测试过程顺利推进。

3.2.2 设备校准

3.3 测试环境准备

• 环境温度：23±2℃，湿度45%~75%RH，无明显气流、振动干扰；
• 测试场地：地面平整、坚固，承重能力不低于冲击试验机额定载荷的2倍，周围无易燃易爆、有毒有害物品，预留足够的操作空间（不少于1.5m）；
• 安全环境：配备应急通道、灭火器、急救箱等应急设施，测试区域设置警示标识，禁止无关人员进入；若测试过程中可能产生有毒气体，需开启通风系统，确保室内气体浓度符合安全标准。

四、详细测试流程

4.1 测试参数设定

4.1.1 单体/模组电池测试参数

• 冲击波形：半正弦波（默认），特殊需求可选用方波、三角波；
• 冲击加速度：50~500g（常规测试：消费电子类80~150g，动力类150~300g，极限测试300~500g）；
• 脉冲持续时间：0.5~10ms（常规测试1~5ms，与冲击加速度匹配，加速度越大，持续时间越短）；
• 冲击方向：x、y、z三轴各冲击3次，共计9次；若为模组，需结合实际安装方向，优先冲击受力集中方向；
• 冲击间隔：相邻两次冲击的间隔时间以两次冲击在样品上造成的响应不发生相互影响为准，一般不小于5倍冲击脉冲持续时间（常规间隔30~60s）。

4.1.2 电池包/系统测试参数

• 冲击波形：半正弦冲击波，波形最大、最小容差允许范围符合标准表5及图4要求；
• 冲击方向：±z方向各6次，共计12次（z轴为垂直方向）；
• 冲击参数：冲击加速度、脉冲持续时间按标准表4规定设定，若样品为装载在除M₁、N₁类以外的车辆上，需按对应参数调整；安装在车辆顶部的电池包/系统，按制造商提供的不低于标准要求的参数测试；
• 冲击间隔：同单体/模组测试要求，确保两次冲击响应不叠加；
• 异常终止：若测试过程中出现电压锐变、温度骤升等超出制造商规定限值的情况，立即终止测试，记录异常现象。

4.2 样品安装与固定

• 将预处理合格的样品放置在冲击试验机的台面上，根据样品实际安装方式及测试方向，调整样品位置，确保冲击方向与样品实际受力方向一致；
• 使用定制夹具固定样品，夹具固定点与样品安装点一致，固定力度适中，既要防止样品在冲击过程中松动、移位，又要避免夹具对样品造成额外挤压、变形，影响测试结果；
• 在样品关键部位（如外壳边角、模组固定点、电芯连接处）粘贴加速度传感器、温度传感器，连接电压传感器、绝缘电阻测试仪，确保传感器与样品接触良好，数据采集线路固定牢固，避免冲击过程中线路脱落、干扰数据；
• 安装完成后，再次检查样品状态、夹具固定情况及传感器连接情况，确认无误后，关闭防爆测试箱，开启通风系统及安全防护装置。

4.3 冲击测试执行

• 启动冲击试验机，按照设定的测试参数（冲击波形、加速度、脉冲持续时间、冲击方向、冲击次数、间隔时间）启动测试程序，测试过程中实时监控设备运行状态及数据采集情况；
• 每次冲击完成后，暂停设备，观察样品是否有即时异常（如漏液、鼓包、冒烟、起火等），记录单次冲击的数据（加速度峰值、脉冲持续时间、电压变化、温度变化等）；若出现异常，立即终止测试，留存现场照片、视频及数据，启动应急处理措施；
• 按照设定的冲击次数及方向，依次完成所有冲击测试，确保每个方向、每次冲击的参数稳定，数据采集完整；
• 测试过程中，安排专业人员全程值守，严禁擅自开启防爆测试箱，严禁修改测试参数，若设备出现故障，立即停止测试，排查故障后重新进行测试（重新测试需更换新的样品）。

4.4 试验后观察与数据整理

4.4.1 样品观察

• 所有冲击测试完成后，关闭设备，保持通风系统运行30min，待样品冷却、有毒气体排出后，开启防爆测试箱，取出样品；
• 对样品进行全面检查，记录外观状态（是否有破损、变形、漏液、鼓包、冒烟、燃烧痕迹等），对比测试前后的样品状态，拍摄外观照片、视频留存；
• 在试验环境温度下，对样品进行2h静置观察，期间每30min记录一次样品的温度、开路电压、绝缘电阻，观察是否有延迟性异常（如延迟漏液、鼓包、起火等）；
• 观察结束后，拆解样品（单体/模组，电池包/系统可根据需求选择性拆解），检查内部结构（电芯是否破裂、错位，极耳是否弯曲、断裂，连接线束是否松动、破损，模组固定是否完好等），记录内部失效情况。

4.4.2 数据整理与分析

• 导出数据采集系统中的所有测试数据（冲击加速度、脉冲持续时间、温度变化、电压变化、绝缘电阻、位移形变等），整理成规范的数据集，标注测试时间、样品编号、测试参数；
• 对测试数据进行分析，验证冲击参数是否符合设定要求，分析样品在冲击过程中的性能变化规律（如电压是否稳定、温度是否异常升高、绝缘电阻是否达标、加速度峰值是否超出样品承受极限等）；
• 结合样品外观观察及内部检查结果，分析样品的失效模式、失效位置及失效原因，判断样品是否满足安全要求，若存在失效，明确失效与冲击载荷的关联关系，提出针对性改进建议；
• 整理所有测试记录、照片、视频、数据及分析结果，形成完整的测试原始记录，确保记录可追溯、可核查。

五、测试判定标准

5.1 异常终止判定（测试过程中）

• 样品出现起火、爆炸现象；
• 样品出现明显漏液（电解液泄漏）；
• 电池包/系统出现电压锐变，超出制造商规定的限值；
• 样品温度骤升（10min内温度升高超过20℃），且无法控制；
• 样品结构严重破损、解体，无法继续完成测试。

5.2 最终判定标准（测试完成后）

5.2.1 合格判定

• 外观：无破损、无变形（允许轻微划痕，不影响结构完整性）、无漏液、无鼓包、无冒烟、无燃烧痕迹；
• 电气性能：开路电压无明显变化（变化量≤5%），绝缘电阻达标（直流电路≥100Ω/V，交流电路≥500Ω/V），无短路、无供电中断现象；
• 结构完整性：内部电芯无破裂、无错位，极耳无弯曲、无断裂，连接线束、模组固定牢固，无松动、破损；
• 静置观察：2h静置观察期间，无延迟性漏液、鼓包、起火、爆炸等异常，温度、电压、绝缘电阻保持稳定。

5.2.2 不合格判定

• 测试过程中触发异常终止条件；
• 外观出现破损、变形（影响结构完整性）、漏液、鼓包、冒烟、燃烧痕迹等任意一种异常；
• 电气性能不达标：开路电压变化量＞5%，绝缘电阻低于规定限值，出现短路、供电中断现象；
• 结构完整性受损：内部电芯破裂、错位，极耳弯曲、断裂，连接线束松动、破损，模组固定失效；
• 静置观察期间，出现延迟性漏液、鼓包、起火、爆炸等异常，温度、电压、绝缘电阻出现明显异常波动。

六、安全管控措施

6.1 人员安全管控

• 测试人员需经专业培训合格后上岗，熟悉测试设备操作、测试流程、安全注意事项及应急处理方法，严禁无证操作；
• 测试过程中，测试人员需穿戴个人防护装备（防护服、防护手套、防护眼镜、防毒面具），严禁近距离观察防爆测试箱内部，严禁擅自开启测试区域警示标识；
• 测试现场需至少安排2名专业人员值守，相互监护，严禁单人操作，值守期间不得擅自离岗、脱岗；
• 定期对测试人员进行安全培训及应急演练，提升人员安全意识及应急处置能力，演练内容包括火灾、电解液泄漏、爆炸等突发情况的处置。

6.2 设备安全管控

• 测试设备需定期进行维护、保养及校准，每月检查设备运行状态、安全防护装置有效性，每季度进行全面维护，每年进行计量校准，留存维护、校准记录，严禁设备带故障运行；
• 冲击试验机、防爆测试箱、通风系统等核心设备，需设置应急切断按钮，按钮位置便于操作，确保突发情况时可快速切断设备电源；
• 数据采集系统需定期备份数据，防止数据丢失，设备线路需定期检查，避免线路老化、短路，引发设备故障及安全事故；
• 测试结束后，关闭设备电源、通风系统，清理测试场地，整理设备及工具，确保设备处于良好待机状态。

6.3 样品及环境安全管控

• 测试样品需单独存放，远离易燃易爆、有毒有害物品，存放环境通风、干燥，避免阳光直射、高温、潮湿，防止样品自行发生漏液、起火等异常；
• 测试过程中产生的废弃物（如破损样品、电解液、废弃传感器等），需分类收集，交由专业机构进行无害化处理，严禁随意丢弃，防止污染环境及引发安全隐患；
• 测试场地需配备足够的应急设施（灭火器、急救箱、吸附棉、沙土等），灭火器需定期检查，确保有效，急救箱需配备齐全急救药品及工具；
• 若发生电解液泄漏，立即开启通风系统，使用吸附棉、沙土覆盖泄漏物，严禁用水冲洗，测试人员穿戴好防护装备后进行清理；若发生火灾，立即切断电源，使用干粉灭火器灭火，严禁使用水灭火，同时拨打应急电话。

七、测试报告编制

7.1 报告编制要求

7.2 报告核心内容

• 报告封面：注明报告名称、测试单位、测试日期、样品名称、样品型号、生产批号、测试类型（研发测试/抽检/出厂检验/第三方检测）、报告编号；
• 报告摘要：简要介绍测试目的、测试样品、测试依据、测试参数、测试结果及判定结论，核心信息一目了然；
• 测试概述：详细说明测试目的、适用范围、测试依据、测试样品规格及数量、测试环境条件；
• 测试准备：描述测试样品预处理过程、测试设备清单及校准情况、夹具准备情况；
• 测试流程：详细记录测试参数设定、样品安装与固定、冲击测试执行、试验后观察与数据整理的全过程，附相关照片、视频说明；
• 测试数据与分析：呈现完整的测试数据（表格形式），对数据进行详细分析，结合样品状态，分析失效模式及原因（若有）；
• 测试判定：依据判定标准，明确测试结果（合格/不合格），说明判定依据，若不合格，列出不合格项及具体情况；
• 改进建议（可选）：针对测试过程中发现的问题及失效情况，结合锂电池结构设计、材料性能等，提出针对性的改进建议（如优化箱体结构、提升缓冲性能、加强模组固定等）；
• 附件：包括测试原始记录、设备校准报告、样品外观照片及视频、测试人员签字表、测试单位盖章页等，确保报告可追溯。

7.3 报告审核与发放

• 测试报告编制完成后，由专业审核人员进行审核，审核内容包括数据真实性、流程合规性、判定准确性、报告规范性等，审核合格后，由审批人员审批；
• 审批合格的测试报告，加盖测试单位公章，发放给客户（或相关部门），留存报告副本及所有原始记录，存档期限不少于3年，确保可追溯；
• 若客户对测试报告有异议，及时沟通核实，根据核实情况，补充测试或修改报告，重新审核发放。

八、方案优化与持续改进

8.1 方案优化

8.2 测试能力提升

• 定期引进先进的测试设备及技术，提升测试精度、效率及安全性，拓展测试范围（如极限冲击测试、定制化冲击场景模拟）；
• 加强测试人员专业培训，组织人员学习行业新标准、新技术、新设备操作，提升人员的测试能力及数据分析能力；
• 开展技术研发及试验研究，针对锂电池机械冲击失效机理，优化测试方法及参数，提升测试的科学性及针对性，为客户提供更优质的测试服务及技术支持。

8.3 质量管控持续改进

九、附则

• 本方案由测试单位技术部门负责解释、修订，自发布之日起执行；
• 测试过程中，若遇到特殊情况（如样品特殊、标准更新、设备故障等），由测试单位与客户（或相关部门）沟通协商，调整测试流程及参数，留存沟通记录；
• 本方案未尽事宜，严格遵循国家及行业相关标准、规范执行；
• 测试单位需严格遵守本方案要求，规范开展测试工作，确保测试过程安全、合规，测试结果真实、有效。
